Описание

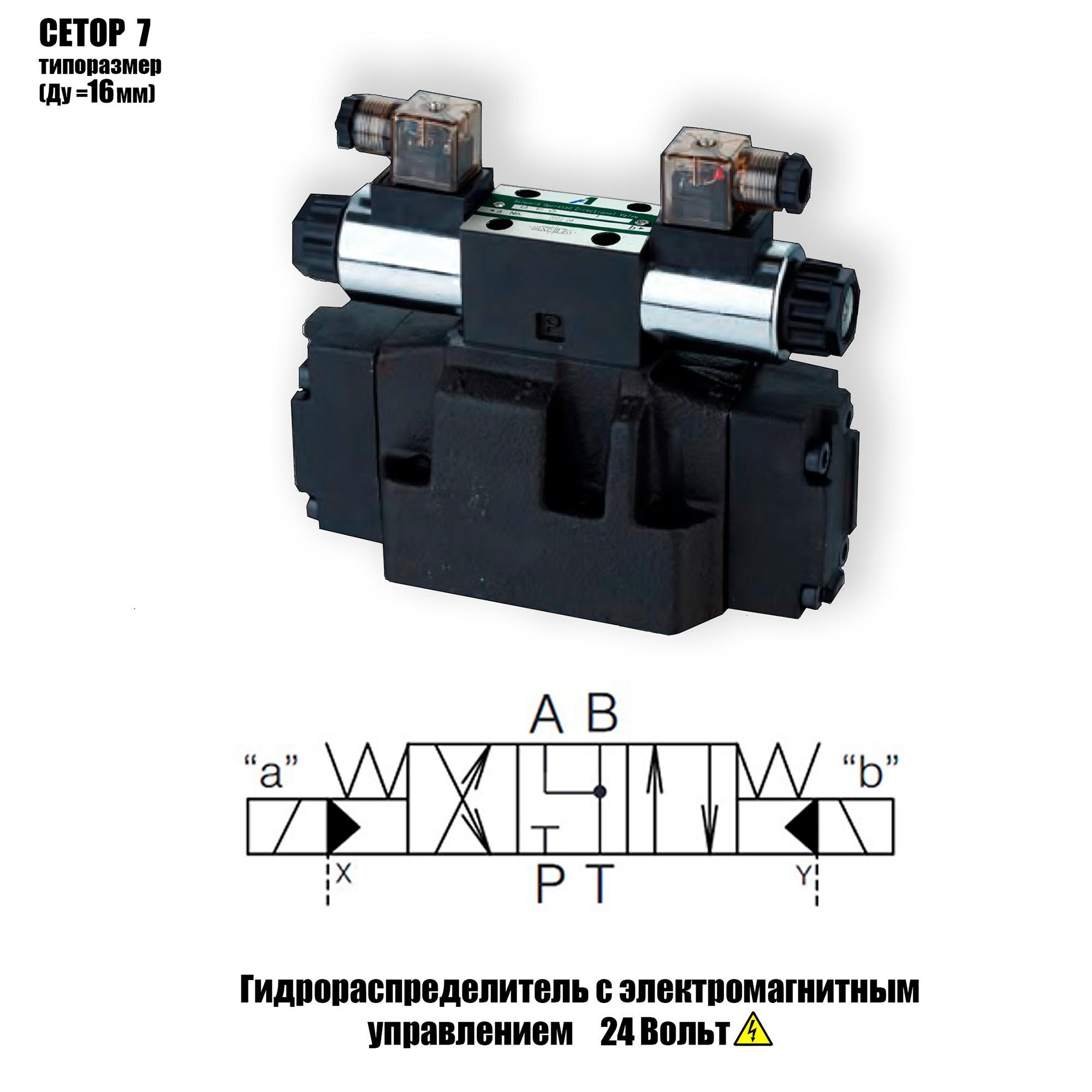

Модульные гидрораспределители мирового стандарта СЕТОР 7 с пилотным электромагнитным управлением от серво-пилотных распределителей типа ВЕ 6 34 применяются там, где требуется управление мощным потоком гидравлической жидкости, и там, где обычное электрическое управление через маломощную электрическую катушку не справляется с переключением золотника при мощном потоке из-за ограниченной мощности катушки.
Питание сервопилота имеет 4 варианта эксплуатации от электрической сети: 12 Вольт (DC), 24 Вольт (DC), 110 Вольт (AC), 220 Вольт (АС). При заказе распределителя требуется указать требуемое напряжение от эл. сети для серво-пилотного распределителя. Эти гидравлические распределители модульного исполнения СЕТОР 7 (ВЕХ 16) нашли широкое применение при производстве станочного оборудования и станков, а также на мобильной технике (коммунальной, подъёмной, крановой технике, на строительно-дорожной технике и др.). Преимущества модульной гидравлики заключается в простоте и компактности сборки, большом выборе схем золотников, а также возможности установки между посадочной плитой и самим распределителем промежуточных клапанов для создания нужной схемы работы исполнительного механизма (гидроцилиндра или гидромотора). Стандарт СЕТОР 7 полностью взаимозаменяем по посадочным отверстия и каналам с другими производителями этих распределителей, например, Rexroth, Agro-Hytos, Duplomatic и др.
Технические характеристики
| Максимальный расход (l/min), Q | 300 л/мин |
|---|---|
| Схема по российской классификации | 34 |
| Условный проход каналов (Ду), мм | 16 |
| Максимальное давление в линиях Р, А, В. Бар | 350 бар (35 Мпа) |
| Максимальное давление на канале слива в бак Т, Бар | 250 бар (25 Мпа) |
| Тип рабочей жидкости, гидравлического масла | на основе минерального масла/маслa для гидравлических систем |
| Напряжение питания катушек для управления распределителем, Вольт | 24 |
| Вес, кг | 9.5 |
Бренд: Hanshang Hydraulic
