Описание

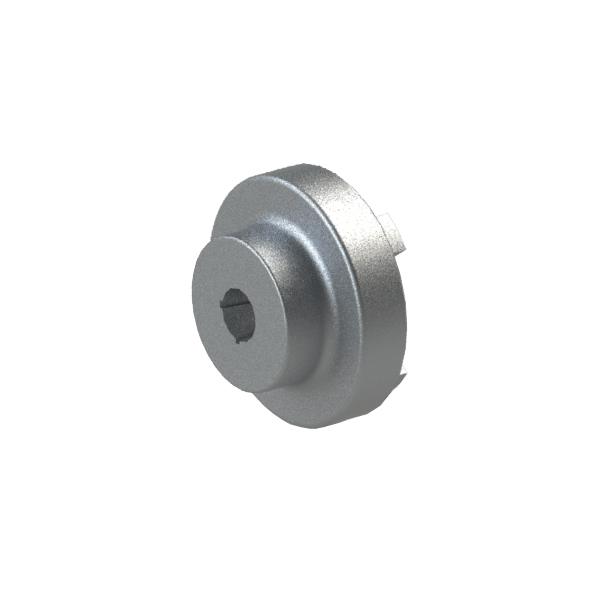

Полумуфта ND 86P3U устанавливается на конический вал (конусность 1:8) гидронасоса 3-ей группы (типоразмера) со шпонкой и далее соединяется через резиновую демпфирующию звёздочку (спайдер) с полумуфтой на валу электродвигателя — ND 86…
При вращении вала электродвигателя вращающий момент от вала электродвигателя передается на вал гидронасоса и тот, в свою очередь, преобразует механическое движение этого вала в энергию потока гидравлического масла в гидросистеме, которое, в конечном итоге, преобразуется в выходное движение гидродвигателя: или гидроцилиндра (линейное движение) или гидромотора (вращательное движение).
ТИП МУФТЫ МАКС. КРУТЯЩИЙ МОМЕНТ (Н*М) МАКСИМАЛЬНАЯ МОЩНОСТЬ ПРИ РАЗЛИЧНЫХ ОБОРОТАХ ДВИГАТЕЛЯ (КВТ) МАКСИМАЛЬНО-ДОПУСТИМОЕ СМЕЩЕНИЕ ОТНОСИТЕЛЬНО ОСИ ВАЛА 750 об/мин 1000 об/мин 1500 об/мин 3000 об/мин Угол Радиальное (мм) Осевое (мм) ND 48 6,86 0,54 0,72 1,1 2,1 2° 0,5 1 ND 65 38,2 3 4 6 12 2° 1 1,6 ND 86 87,3 6,84 9,13 13,7 27,3 2° 1 1,8 ND 108 210 16,5 22 33 65,8 2° 1 2 ND 143 725 57 76 144 228 2° 1 2
Бренд: OMT S.p.a
