Описание

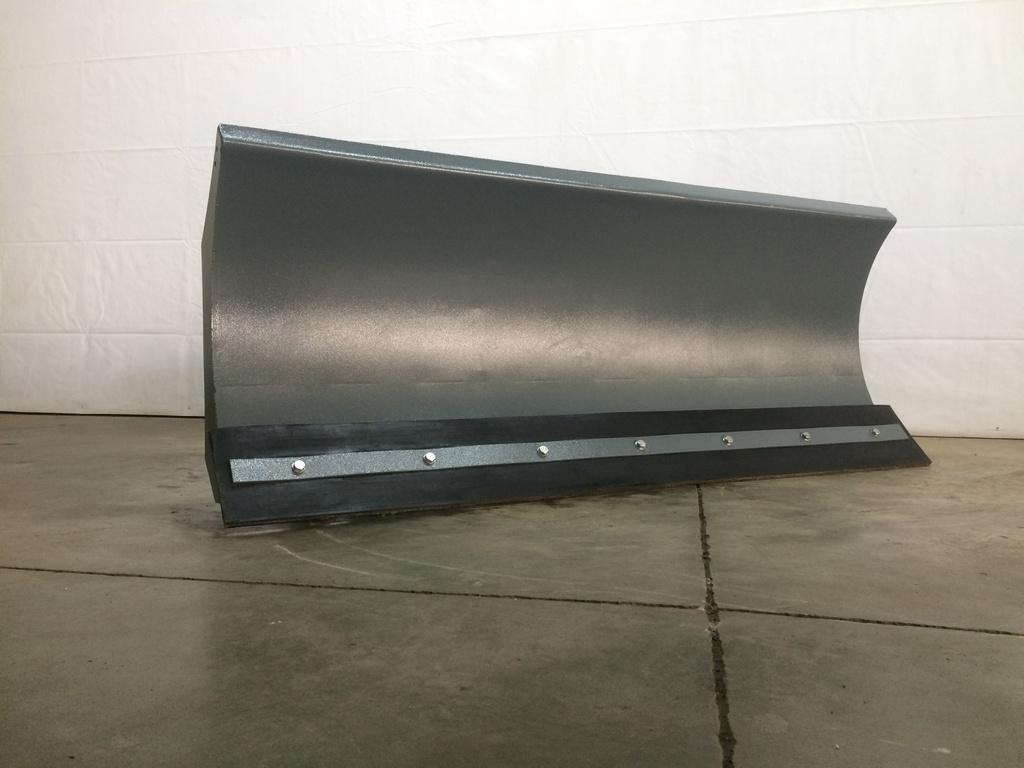

Отвал
Отвал предназначен для перемещения сыпучих и кусковых материалов, уборки снега и т.д.
Отвал является навесным оборудованием для универсальных минипогрузчиков.
Отвал является навесным оборудованием для фронтальных погрузчиков.
Отвал состоит из следующих основных узлов:
Корпуса отвала, поворотного кронштейна, промежуточного кронштейна, крепежной панели.
Корпус отвала представляет собой сварную конструкцию из листовой стали закрепленную болтами на поворотном кронштейне.
Поворотный кронштейн соединен осью с промежуточным кронштейном и позволяет изменять угол поворота корпуса отвала относительно движения машины.
На крепежной панели жестко закреплены кронштейны крепления к быстрозажимному устройству машины.
В нижней части корпуса отвала болтами закреплен нож, выполненный в виде стальной пластины с возможностью перестановки.
Поворот отвала в исполнении с гидравлическим поворотом осуществляется гидроцилиндром подключенным к гидросистеме машины при помощи рукавов высокого давления и быстроразъёмных соединений.
Поворот отвала в исполнении с механическим поворотом осуществляется вручную с фиксацией в трех положениях при помощи пальца.
Технические характеристики:
Наименование
О-160 / О-160Г О-180 / О-180Г О-200 / О-200Г О-220 / О-220Г
Ширина захвата отвала, мм
1600 1800 2000 2200
Максимальный угол поворота
± 30º
± 30º
± 30º
± 30º
Привод поворота
ручной / гидравлический
ручной / гидравлический
ручной / гидравлический
ручной / гидравлический
Масса отвала, ± 20 кг
188 / 198 195 / 205 202 / 212 210 / 220
Производитель оставляет за собой право вносить технологические изменения в характеристики изделия без изменения его функционала и качества.
Уточняйте характеристики у наших менеджеров.
Уникальные особенности:
Большая толщина металла (S 3-5 толщина лопаты, S8 толщина несущей рамы) увеличивает надежность.
Система регулируемых, скользящих лыж, позволяет осуществлять равномерное перемещение сыпучих и кусковых материалов, выравнивания земельных площадей и т.д.
Отвал комплектуется сменным металлическим ножом (марка стали 09Г2С толщина 12 мм) и сменной, резиновой, армированной пластиной.
Возможность установки гидроцилиндра, позволяет менять угол поворота отвала не выходя из погрузчика и не прекращая движение. Что положительно влияет на скорость очистки, уборки, выравнивания и т.д.
