Описание

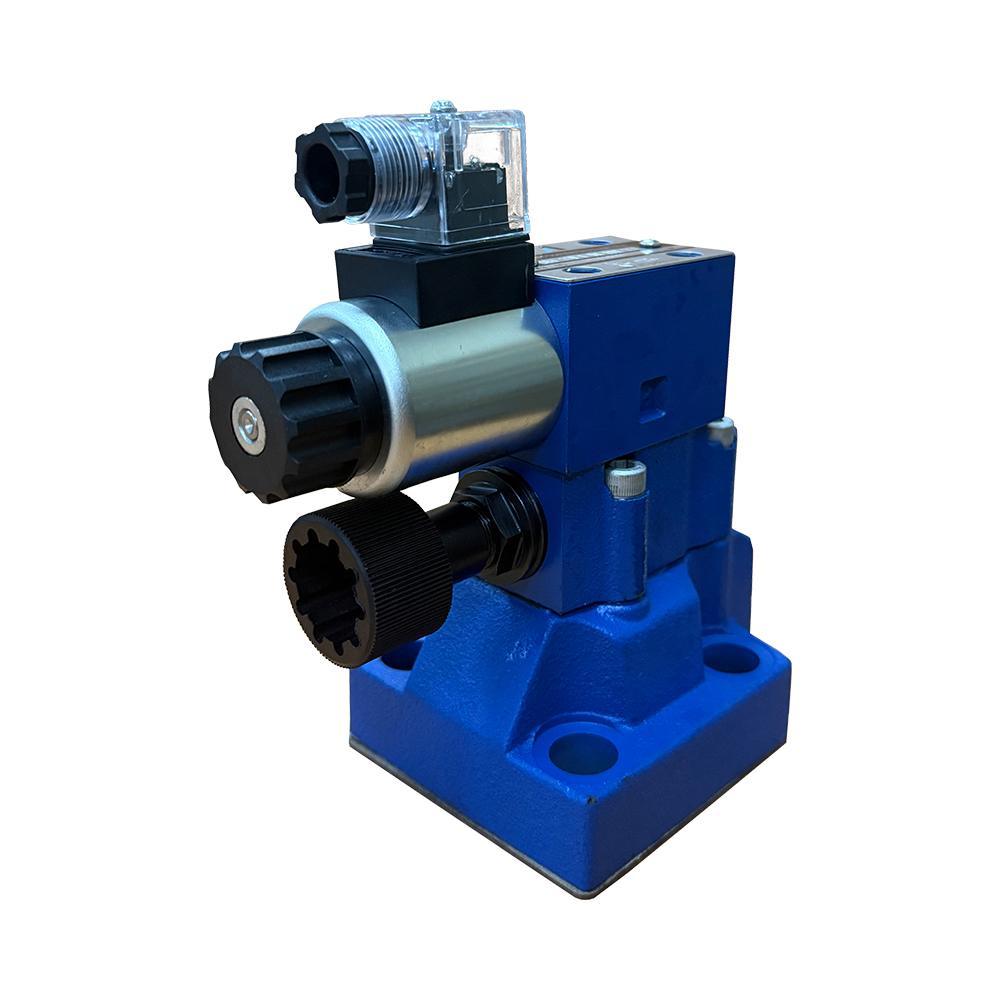

Предохранительный клапан стыкового серии DBW оснащен электромагнитным пилотным клапаном для управления. Клапан нормально-открытый, т.е. при выключенной катушке предохранительный клапан не задействован и рабочая жидкость сливается в бак без нагрузки, но если подать на катушку пилотного клапана питание, то в работу включается основной предохранительный клапан, который поддерживает величину настроенного на клапане давления. Рабочее сечение этого клапана стыкового монтажа Ду=20 мм. У клапана предусмотрен внутренний пилот и внутренний дренаж. Катушка управления пилотным электромагнитным клапаном по умолчанию стоит на 24В, но при необходимости её можно поменять на катушку с другим номинальным напряжением (DC 12В или АС 220В или АС 110В)
Эти предохранительные клапана нашли широкое применение при производстве гидростанций, а также на мобильной технике (коммунальной, сельхозтехнике, подъёмной, крановой технике, на строительно-дорожной технике и др.). Аналог МКПВ-20/3С3Р2.24, Клапан предохранительный PBW20B-1-6X/20DC24N/Z5L
Технические характеристики
| Монтаж | Стыковой |
|---|---|
| Напряжение | 24 VDC |
| Тип | С разгрузкой |
| Исполнение | Внешний пилот, внутренний дренаж |
| Управление | Ручное |
| Макс. рабочее давление, бар | 350 |
| Настройка давления, бар | 10-200 бар |
| Макс. расход, л/мин | 500 |
| Ду (DN) | 20 |
Бренд: WANERF
