Описание

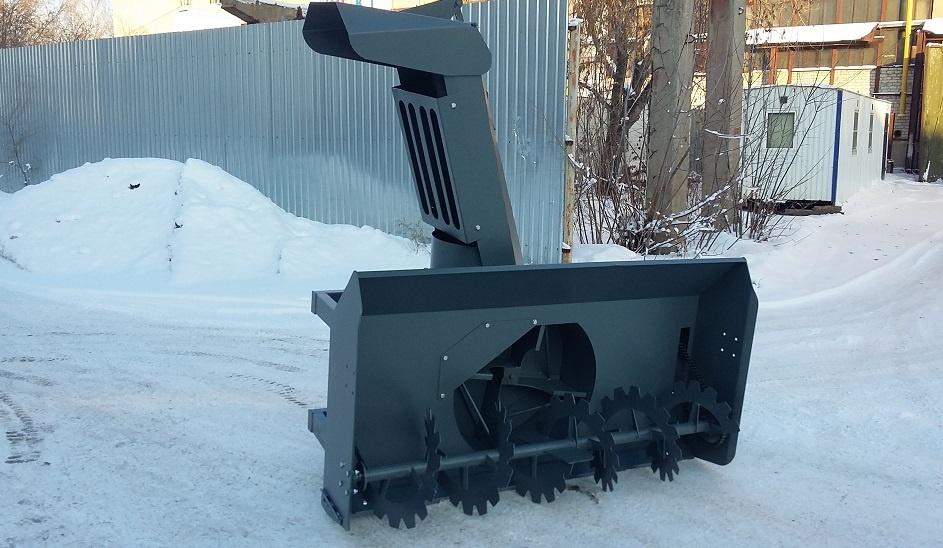

Снегоочиститель с механическим приводом от ВОМ трактора используется для очистки твердого дорожного покрытия от рыхлого снега или снежных валов (ГОСТ Р59434), удаления снежных заносов.
Снегоочиститель является навесным оборудованием для тракторов (МТЗ-80.1, МТЗ-82, «Беларус» 900-й серии) ЮМЗ-6, ЮМЗ-6ДМ, ЛТЗ-60АБ). Трактор должен быть оборудован задним навесным устройством НУ-2 по ГОСТ 10677 или категориями 2, 2N по ГОСТ ISO 730, а так же валом отбора мощности (ВОМ) и гидроходоуменьшителем.
Снегоочиститель имеет несколько вариантов исполнения:
Ширина захвата 2 м; один шнек;
Ширина захвата 2 м; два шнека;
Ширина захвата 2,5 м; один шнек;
Ширина захвата 2,5 м; два шнека.
Варианты устанавливаемых на снегоочиститель раструбов:
— Малый раструб для уборки с ручным поворотом раструба и направляющего козырька (смотри рис.1);
— Малый раструб для уборки с гидравлическим поворотом (смотри рис.2).
Привод поворота верхнего направляющего козырька может быть механическим (ручным) или гидравлическим.
— Телескопический складной раструб с гидравлическим поворотом, с возможностью по-грузки снега в кузов транспортного средства (смотри рис.3).
Подъем и опускание раструба, его поворот и поворот направляющего козырька имеет гидравлический привод.
* Гидравлический поворот раструбов осуществляется при помощи гидроцилиндра. При этом поворот раструба будет осуществляться на 90º в правую сторону по ходу движения, а при перестановке оси штока гидроцилиндра на 90º в левую сторону по ходу движения.
** Подключение всех гидроцилиндров производится от штатной гидравлики трактора, в зависимости от наличия свободных пар быстроразъемных соединений (БРС) трактора.
В случае нехватки свободных пар БРС, снегоочиститель комплектуется гидравлическим распределителем с электроуправлением, который подключается к сети 12В трактора, при помощи штекера TD 12/24V.
Рисунок 1 Рисунок 2
Рисунок 3
Технические характеристики
Диаметр шнека, мм 400
Ширина захвата, мм
2000 2500
Диаметр ротора, мм 750
Высота убираемого снега (1 шнек / 2 шнека), мм
600 / 1000
Скорость вращения шнека, об/мин до 245
Скорость вращения ротора, об/мин до 540
Скорость уборки, км/час от 0,5 до 5
Привод рабочих органов механический (от ВОМ трактора)
Поворот раструба и козырька раструба снегоочистителя
ручной (360º) / гидравликой (90º)*
Дальность отбрасывания снега, м до 20
Гидравлический привод управления раструбами
Давление гидравлической жидкости, МПа
15-20**
Рабочая подача гидравлической жидкости, л/мин
40-65**
Высота погрузки телескопического раструба, м
3,4
Эксплуатационные габаритные размеры, мм, ±30 мм
Длина (без учета положения раструба)
1230
Ширина (без учета положения раструба)
2020 2520
Высота, малый раструб, козырек опущен / поднят
2180 / 2535
Высота, малый раструб с гидроповоротом, козырек опущен / поднят
2325 / 2680
Высота, телескопический раструб с гидроповоротом,
раструб опущен / поднят, козырек опущен / поднят
3080 / 3380, 3930 / 3970
Транспортные габаритные размеры (ДхШхВ), мм
С малым раструбом
1240х2050х1500
1240х2550х1500
С телескопическим раструбом
1240х2050х1930
1240х2550х1930
Масса***, кг, ±20 кг
531/ 581/ 776***
581/ 631/ 826***
579/ 629/ 824***
640/ 690/ 885***
Примечание – Масса*** приведена для исполнений в следующей последовательности:
Малый раструб / Малый раструб с гидроповоротом / Телескопический раструб с гидроповоро-том.
