Описание

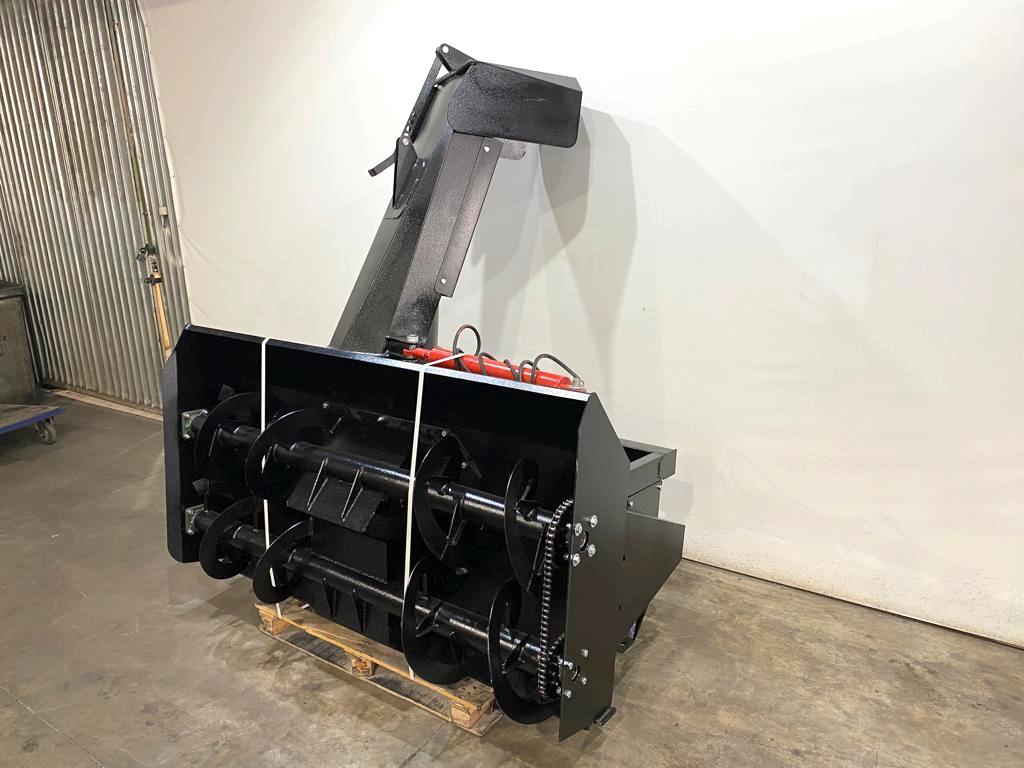

Снегоочиститель с гидроприводом используется для очистки твердого дорожного покрытия от рыхлого снега или снежных валов (ГОСТ Р59434), удаления снежных заносов.
Снегоочиститель является навесным оборудованием для тракторов тягового класса 1,4 и 2, оборудованных валом отбора мощности (ВОМ) и гидроходоуменьшителем.
Снегоочиститель работает в комплекте с автономной гидростанцией ГС-100, которая должна быть установлена на трактор и подключена к ВОМ трактора (смотри Рис.1).
Варианты установки снегоочистителей***:
— Заднее навесное устройство (ЗНУ) НУ-2 по ГОСТ 10677 или категорий 2, 2N по ГОСТ ISO 730;
— Переднее навесное устройство (ПНУ), оборудованное А-образным сцепным устройством по ГОСТ ISO 11001-2-2019.
— Передний универсальный погрузчик (КУН) с установкой гидробака на ЗНУ трактора.
Снегоочиститель имеет несколько вариантов исполнения:
Ширина захвата 2 м; один шнек;
Ширина захвата 2 м; два шнека;
Ширина захвата 2,5 м; один шнек;
Ширина захвата 2,5 м; два шнека.
Варианты устанавливаемых на снегоочиститель раструбов:
— Раструб с ручным поворотом раструба и направляющего козырька (смотри рис.2);
— Раструб с гидравлическим поворотом (смотри рис.3).
Привод поворота верхнего направляющего козырька может быть механическим (ручным) или гидравлическим.
* Гидравлический поворот раструбов осуществляется при помощи гидроцилиндра. При этом поворот раструба будет осуществляться на 90º в правую сторону по ходу движения, а при перестановке оси штока гидроцилиндра на 90º в левую сторону по ходу движения.
** Подключение всех гидроцилиндров производится от штатной гидравлики трактора, в зависимости от наличия свободных пар быстроразъемных соединений (БРС) трактора. В случае нехватки свободных пар БРС, снегоочиститель комплектуется гидравлическим распределителем с электроуправлением, который подключается к сети 12В трактора, при помощи штекера TD 12/24V.
Рисунок 1
Рисунок 2 Рисунок 3
Технические характеристики
Диаметр шнека, мм 400
Ширина шнека, мм 2000 2500
Диаметр ротора, мм 750
Скорость вращения шнека, об/мин до 260
Скорость вращения ротора, об/мин до 600
Скорость уборки, не более, км/час от 0,5 до 5
Привод рабочих органов гидравлический
Поворот раструба и козырька (смотри варианты)
Ручной или Гидравлический
Поток рабочей жидкости (для гидроповорота), л/мин
40 – 65 **
Давление рабочей жидкости (для гидроповорота), МПа
15 – 20 **
Угол поворота раструба при ручном повороте
360°
Угол поворота раструба при повороте гидроцилиндром
90° *
Дальность отбрасывания снега, м до 15
Высота убираемого снежного покрова, м (max) до 0,6 до 1
Рекомендуемый расход гидропотока, не менее, л/мин 95 — 105
Давление в гидросистеме, МПа
16 — 20
Эксплуатационные габаритные размеры, мм, ±30 мм
Длина ***
1195-1400***
Ширина
2020 2520
Высота, раструб (ручной поворот), козырек опущен / поднят
2180 / 2535
Высота, раструб (гидроповорот), козырек опущен / поднят
2325 / 2680
Транспортные габаритные размеры (ДхШхВ), мм
1240х2050х1500
1240х2550х1500
Масса****, кг, ±20 кг
Примечания:
— * и ** Смотри Варианты устанавливаемых раструбов;
— Длина *** и Масса **** — В зависимости от вариантов установки снегоочистителей;
Производитель оставляет за собой право вносить технологические изменения в характеристики изделия без изменения его функционала и качества.
